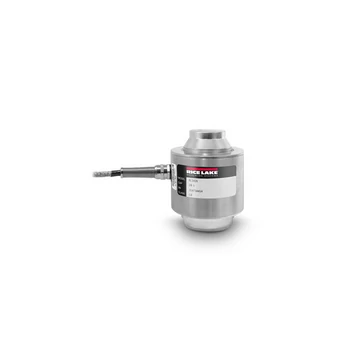

Rice Lake RL5426 nyomó mérőcella - Részletes műszaki leírás
A Rice Lake RL5426 egy fejlett, ipari alkalmazásokhoz tervezett, nyomó típusú mérőcella, amelyet kifejezetten CE-M hitelesített hídmérlegekhez, tartályokhoz, silókhoz és hasonló nagypontosságú mérési feladatokhoz fejlesztettek ki.
A cella teste teljes egészében rozsdamentes acélból készül, biztosítva a kiváló korrózióállóságot. A legmagasabb, IP69K védettségi fokozatot nyújtja, amely teljes védelmet garantál a por behatolása ellen, valamint ellenáll a nagynyomású, magas hőmérsékletű tisztításnak is. Kiemelkedő jellemzője a standardként mellékelt 20 méter hosszú, 6 eres, rozsdamentes acél páncélozással ellátott, rágcsálóálló kábel, amely extrém körülmények között is maximális védelmet nyújt a fizikai sérülésekkel szemben.
Metrológiai szempontból a cella a magas OIML R60 C6 pontossági osztályba tartozik, maximum 6000 hitelesítési osztásközzel (nLC), ami lehetővé teszi hitelesített mérlegrendszerekben való használatát. A minimális hitelesítési osztásérték (Vmin) Emax/18000, ami nagy felbontású mérést biztosít.
Részletes műszaki specifikációk:
- Névleges kapacitás (FS): 20t, 30t, 40t, 50t
- Pontossági osztály: OIML R60 C6
- Kombinált hiba: 0.015% F.S.
- Kúszási hiba (30 perc után): 0.01% F.S.
- Hőmérséklet hatása a nullpontra: 0.02% F.S./10°C
- Hőmérséklet hatása az érzékenységre: 0.008% F.S./10°C
- Nem linearitási hiba: 0.01% F.S.
- Nem ismételhetőségi hiba: 0.006% F.S.
- Névleges kimenet (FS): 2 ± 0.0001% mV/V
- Tápfeszültség: 5 ÷ 15 V (AC vagy DC)
- Bemeneti ellenállás: 800 ± 3 Ω
- Kimeneti ellenállás: 700 ± 0.01 Ω
- Szigetelési ellenállás: > 5000 MΩ
- Kompenzált hőmérsékleti tartomány (hitelesítéshez): -10°C és +40°C között
- Működési hőmérsékleti tartomány: -35°C és +70°C között
- Tárolási hőmérsékleti határok: -40°C és +80°C között
- Túlterhelhetőség:
- Normál üzemi terhelés: 120% F.S.
- Maximális/Biztonságos terhelés: 150% F.S.
- Törési határ: 300% F.S.
- Védelem: IP69K, Gázkisüléses védelem légköri kisülések ellen
- Kábel: 20 m, 6 eres, rozsdamentes acél páncélozással, Ø6mm, nikkelezett acél tömszelence rugós védelemmel
- Mechanikai jellemzők: Önközpontosító gömbfelületek, elfordulás elleni védelemmel ellátva (a megfelelő működéshez a 173798 csésze szettel kombinálva)
A Rice Lake RL5426 mérőcella a magas pontosságot ötvözi a kivételes strapabírósággal és védelemmel, így ideális választás a legnehezebb ipari mérési feladatokhoz és hitelesített alkalmazásokhoz.
